DG5000 Series : Function / Arbitrary Waveform Generator

Datasheet (.pdf)
User Manual (.pdf)

DG5000 (DG5352, DG5351, DG5252, DG5251, DG5102, DG5101, DG5072, DG5071) มีฟังก์ชันทั้งหมด 6 ฟังก์ชัน ได้แก่ เครื่องกำเนิดคลื่นรูปต่างๆ, เครื่องกำเนิดพัลส์, แหล่งสัญญาณ IQ baseband/IF, แหล่งสัญญาณการกระโดดความถี่, เครื่องกำเนิดรหัส, และเครื่องกำเนิดฟังก์ชัน โดยมีทั้งรุ่นช่องสัญญาณเดียวและสองช่อง ฟังก์ชันของทั้งสองช่องมีความเท่ากันทั้งหมด และสามารถปรับเฟสระหว่างช่องได้อย่างแม่นยำ

ขอใบเสนอราคา

รายละเอียดทั่วไป (Feature)

  • 4.3 inches, 16M true color TFT LCD.
  • 350 MHz, 250 MHz, or 100 MHz or 70 MHz maximum sine output frequency. 1 GSa/s sample rate, 14 bits resolution.
  • Single/dual-channel models. The dual-channel model supports frequency and phase coupling.
  • The channels of the dual-channel model are isolated from each other.
  • The 16+2 channels digital output module (optional) together with the analog channel can rebuild the more mixed signals in daily practice.
  • Support an external power amplifier (optional) that can be configured online.
  • Support frequency hopping(optional) with hopping interval up to 80 ns and arbitrary editing frequency hopping patterns.
  • 14 standard waveform functions: Sine,Square,Ramp,Pules,Noise,Sine,Exponential Rise,Exponential Fall,ECG,Gauss,Haversune,Lorentz,Dual Tones and DC.
  • Rise/Fall Time of the Pulse could be adjusted separately.
  • Enable to edit arbitrary waveform up to 512 kpts and output arbitrary waveforms up to 128 Mpts.
  • Support AM,FM,PM,ASK.FSK,PSK and PWM modulations.
  • Support user-defined IQ vector signal modulation and IQ baseband/IF source output.
  • Support Frequency Sweep and Burst output.
  • Abendant I/O: waveform output, synchronous signal output, modulation input, 10 MHz clock input/output, trigger input/output.
  • Enable to store and recall waveform data and instrument state, and support versatile types. Standard configuration with 1 GBytes flash memory.
  • Support USB flash device storage for FAT files.
  • Provide Chinese and English built-in help and input methods.
  • Provide powerful waveform editing PC software.

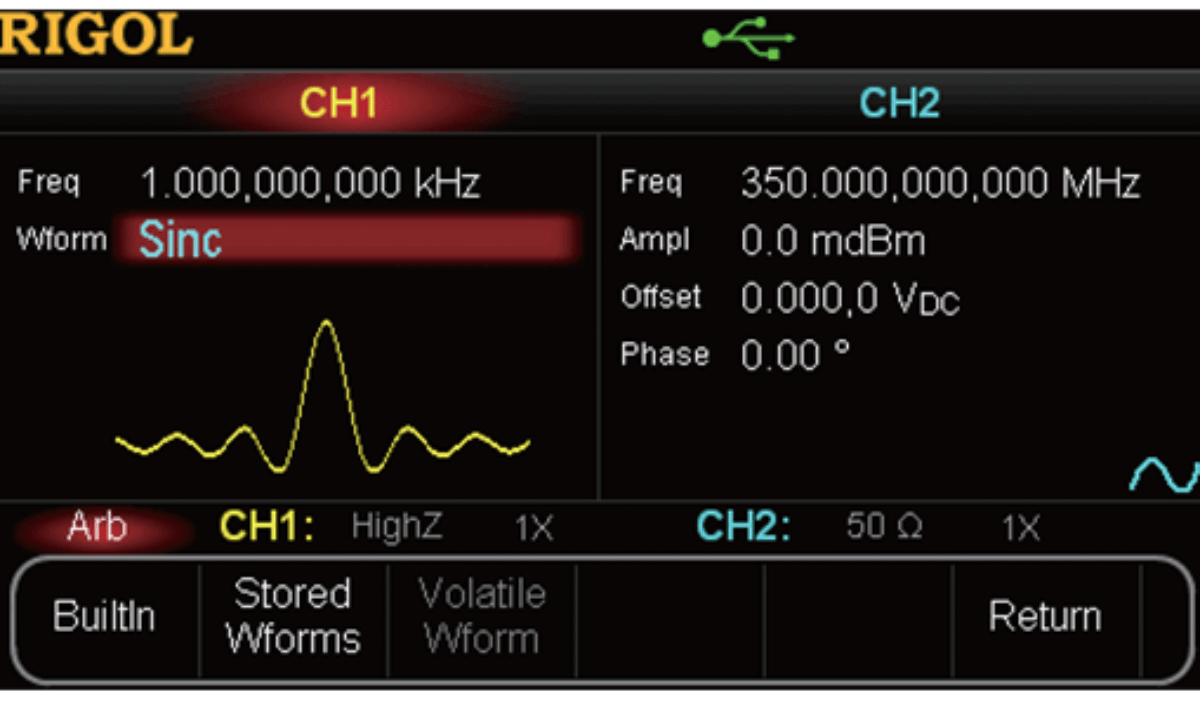

1GSa/s Sampling Rate, 14Bits Vertical Resolution

sample rate-en P1

The frequency of any wave is up to 50MHz, and the sampling rate can be adjusted in the playback mode. The amplitude accuracy reaches 1% ± 1mvpp of ± setting value.

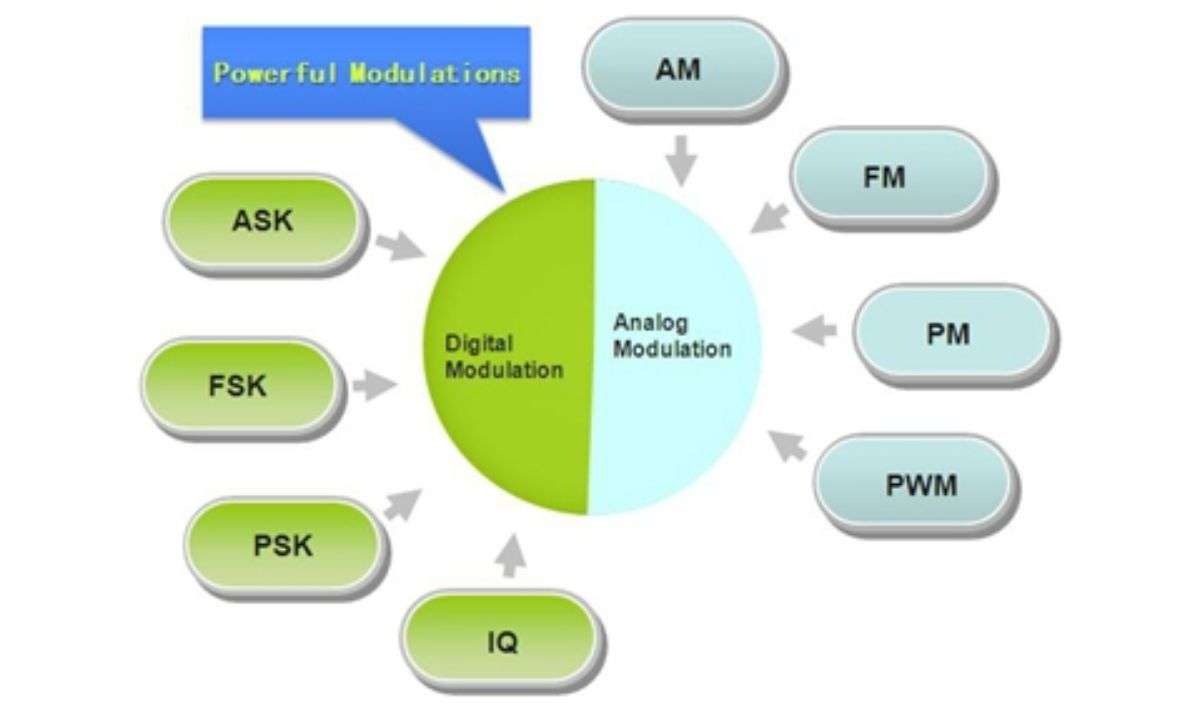

Rich Analog / Digital Modulation Functions

modulation P2

Modulation types include am, FM, PM, ask, FSK, PSK, PWM, and support internal and external modulation sources to meet the needs of more teaching or communication system testing.

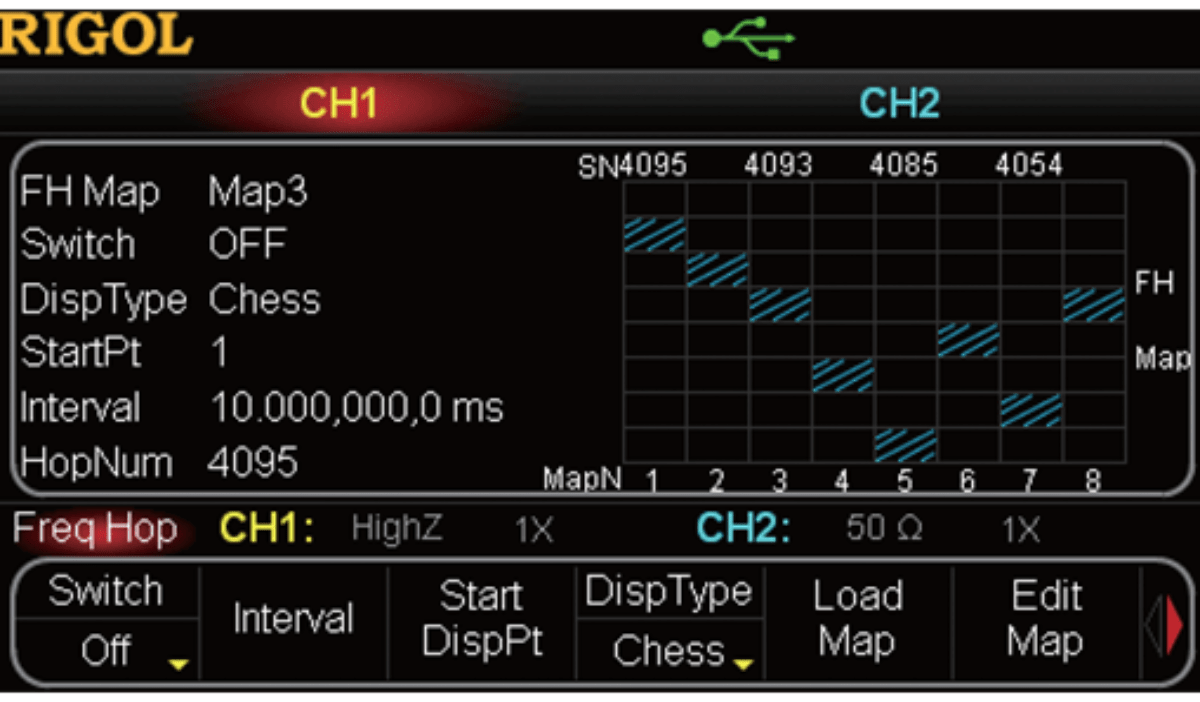

Support Frequency Hopping Function

hopping-en P3

The minimum frequency hopping interval is 80ns, and 4096 frequency hopping points can be edited at most. It can meet the common needs of FH communication teaching and related tests.

รายละเอียดทางเทคนิค (Overview Technical Specifications)

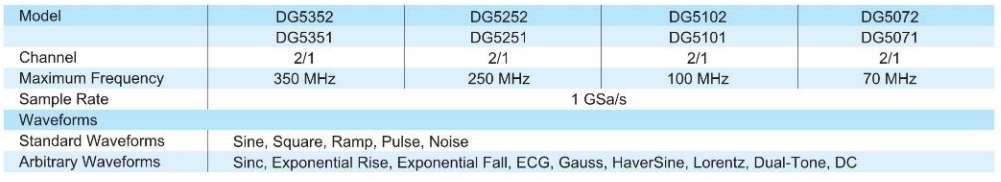

Model DG5000 P1

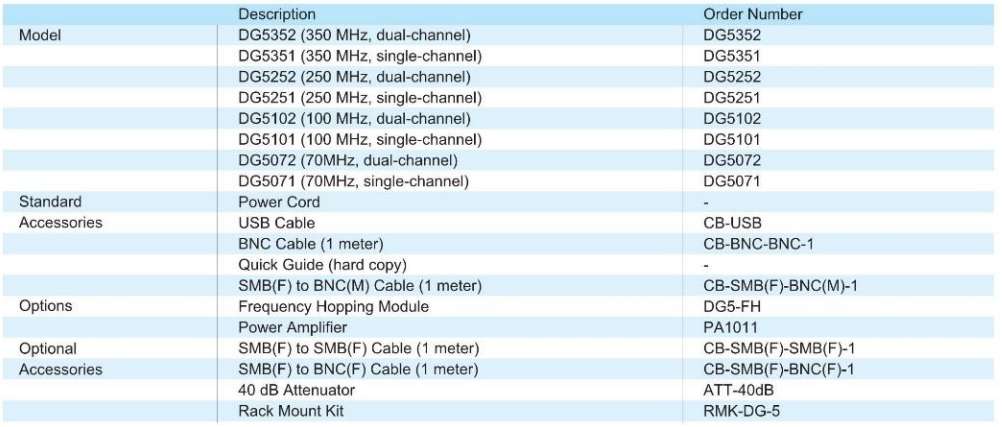

Order DG5000 P2

ดาวน์โหลด (Downloads)

Getting Started

DG5000 Series QuickGuide

Datasheets

DG5000 Series Datasheet

User Manuals

DG5000 Series User Manual

Catalog

RIGOL Full Products Catalog

RIGOL Product's Selection Guide

Software

Ultra Sigma (PC) Installer

Ultra Scope Software

สิ่งที่มากับสินค้า (What's in the Box)



  • DG5000 Series : Waveform Generator x 1 เครื่อง
  • AC Power Cord x 1 เส้น
  • BNC Cable x 1 เส้น

ตัวเลือกและอุปกรณ์เสริม (Option)

rigol-usb-to-lan P1
USB-LAN

USB2.0 to 100Mbps Ethernet Adaptor

rigol-usb-to-gpib P1
USB-GPIB

USB-GPIB adapter
