DS8000-R Series : Digital Oscilloscope

Previous slide

Next slide

DS8000-R (DS8104-R, DS8204-R, DS8034-R) เป็นเครื่องออสซิโลสโคปดิจิตอลระดับกลางถึงสูงที่มีขนาดกะทัดรัด ซึ่งพัฒนาบนแพลตฟอร์ม UltraVision 2 ของ RIGOL โดยมีดีไซน์ที่กะทัดรัด รองรับการทำงานระบบหลายเครื่อง และเหมาะสมกับการติดตั้งในตู้แร็ค นอกจากนี้ยังรองรับการควบคุมระยะไกลและสามารถตอบสนองมาตรฐานของระบบการทดสอบอัตโนมัติในอุตสาหกรรม

รายละเอียดทั่วไป (Feature)

Analog channel bandwidth: 350 MHz, 1 GHz, and 2 GHz
Up to 10 GSa/s real-time sample rate (for DS8104-R/DS8204-R), 5 GSa/s (for
DS8034-R)
4 analog channels, 1 EXT input channel
Standard memory depth up to 500 Mpts
High waveform capture rate (over 600,000 wfm/s)
Low jitter, multiple-device synchronization (<200 psRMS, typical)
Integrates 6 independent instruments into 1, including digital oscilloscope,
spectrum analyzer, AWG (option), digital voltmeter, 6-digit counter and totalizer,and protocol analyzer (option)
Available to be extended to 512 channels, supporting synchronous acquisition
(with the multi-channel synchronization module)
Real-time eye diagram and jitter analysis software (option for
DS8104-R/DS8204-R, but unavailable for DS8034-R)
Built-in advanced power analysis software (option)
Operating temperature low below -40℃, available to be used for signal monitoring in some special conditions
Multiple interfaces available: USB HOST&DEVICE, LAN(LXI), HDMI, TRIG OUT,10 MHz In, and 10 MHz Out
Web Control remote command
Compact and thin design, save rack space, 1U rack mount kit (standard)
Software development kit available for users to meet their customized
development according to their specific scenarios
Easy-to-use on-site multi-channel synchronization calibration kit, enabling you to view multiple channels synchronously

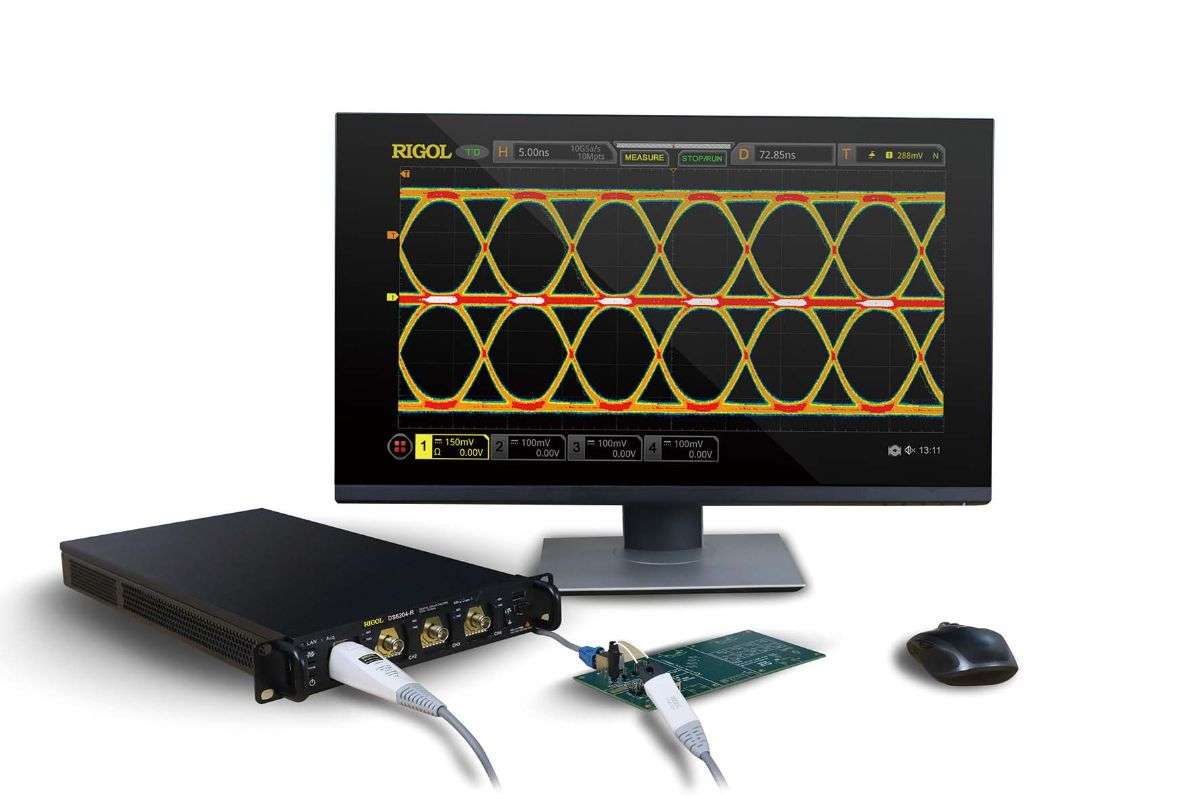

Convenient stand-alone working mode

A single device with peripherals can meet traditional oscilloscope applications: connect the display device through the HDMI® interface to view the user interface, connect the mouse through the USB Host interface to click and drag, and connect the keyboard to set numbers or strings.

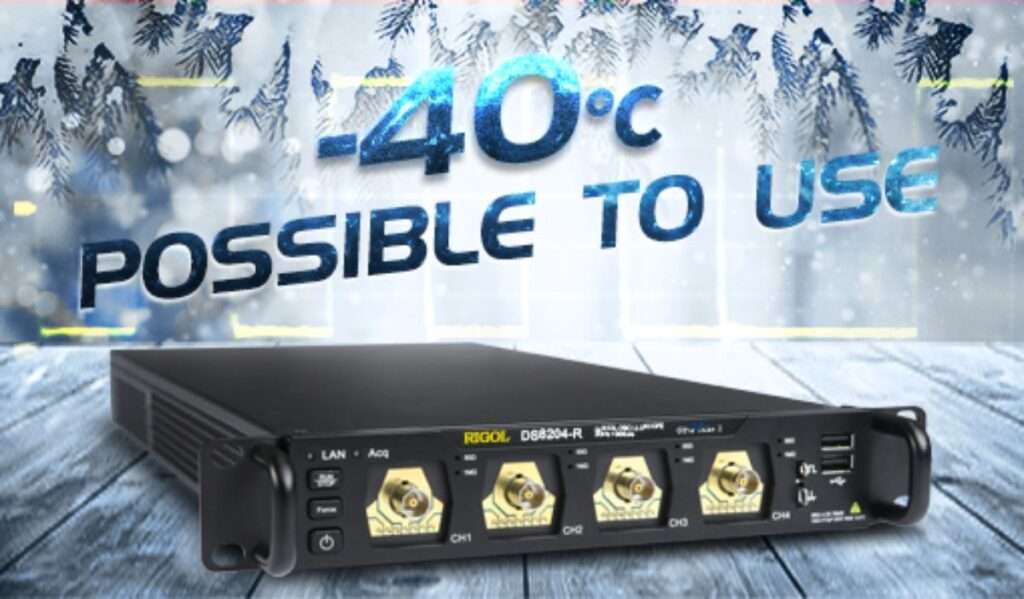

Suitable for low-temperature working environments

No LCD screen, the minimum operating temperature is -40°C, and it can be applied to signal monitoring in special environments.

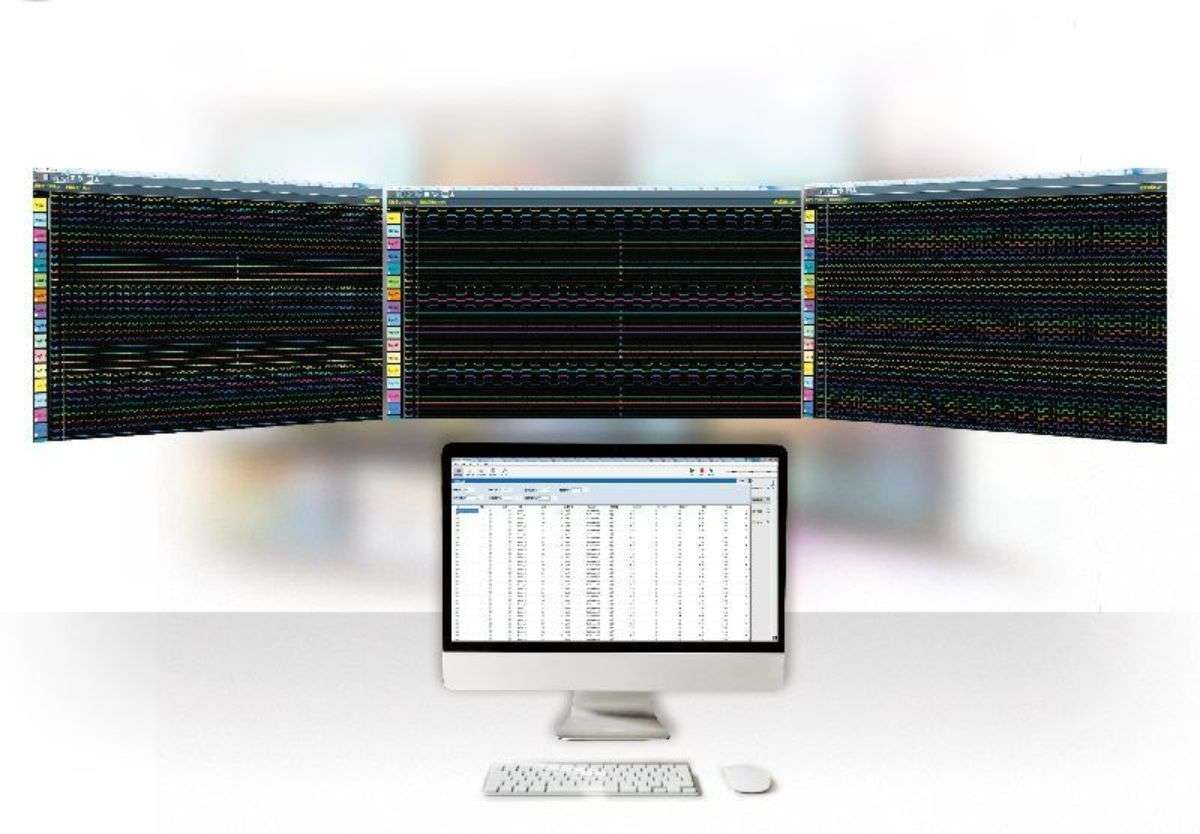

Multi-channel high-speed data acquisition

For multi-channel integration, the optional multi-channel high-speed data acquisition software can meet the configuration of multi-machine and multi-channel, and provide a friendly interface to display the waveforms collected by each channel
